안성 대덕면 농업용수 관정 수중모터 교체

작업 순서

1. 08:30 현장 도착

   관정 제원부터 확인합니다

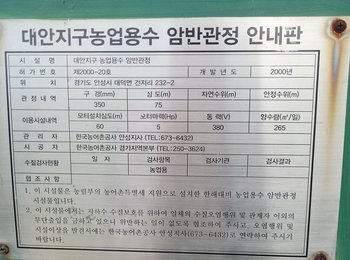

   현장에 도착하면 가장 먼저 관정 안내판을 봅니다. 심도 75m, 모터 설치 심도 60m라는 숫자로 양수관을 몇 본 뽑아야 하는지, 인양 장비 규격과 새 펌프의 양정이 정해집니다. 안내판 확인 없이 장비부터 내리면 자재가 모자라 두 번 걸음 하게 됩니다.



2. 원인은 수중모터 절연 불량

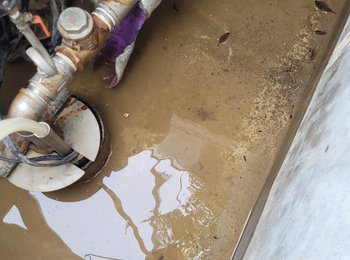

   맨홀 바닥에 흙탕물이 상당량 고여 있었고, 배관 플랜지와 볼트에도 녹이 심했습니다. 제어반에서 수중모터 전선을 분리해 점검한 결과 절연 불량으로 확인됐습니다.

   절연이 무너지면 전류가 땅으로 새어 기동이 안 되거나, 기동해도 바로 차단기가 떨어집니다. 26년 된 모터와 케이블은 재사용할 수 없어 수중모터펌프와 수중케이블을 일괄 교체하기로 했습니다.



3. 맨홀 배수

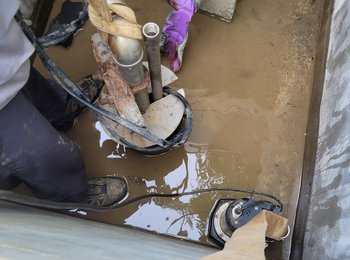

   수중 배수펌프를 넣어 고인 물부터 완전히 빼냈습니다. 전기 설비를 다루는 작업이라 물이 고인 상태에서 결선부를 만지는 일은 없어야 합니다.



4. 배관 해체와 클램프 고정

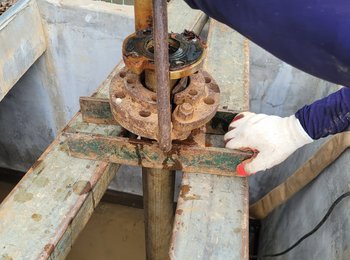

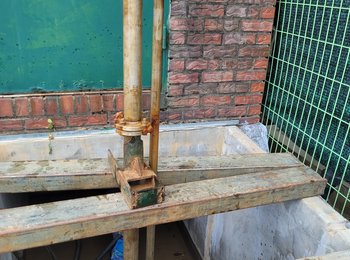

   26년 동안 습한 맨홀에 있던 플랜지 볼트를 하나씩 풀어낸 뒤, 관정 두부 위에 파이프 클램프를 걸어 양수관을 지지했습니다. 관을 공내로 빠뜨리면 회수가 별도 공사가 되기 때문에 클램프 체결 상태는 매 단계 확인합니다.





5. 카고크레인으로 60m 인양

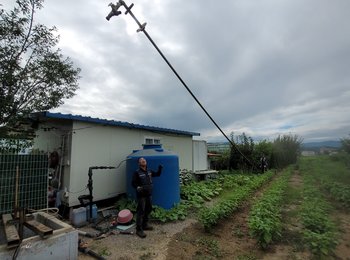

   60m 양수관과 모터, 전선 무게는 사람 힘으로 감당할 수 없어 카고크레인을 썼습니다. 관을 들어 올리고, 클램프로 잡고, 이음부를 풀어 빼내는 과정을 60m 내내 반복했습니다. 함께 올라오는 전선이 꺾이거나 끼지 않도록 옆에서 계속 정리합니다.





6. 새 펌프·모터·케이블 확인

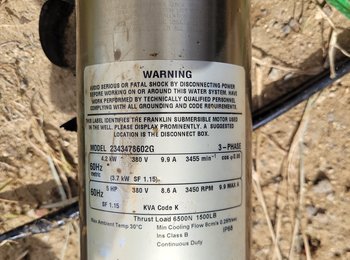

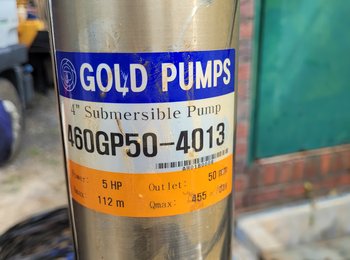

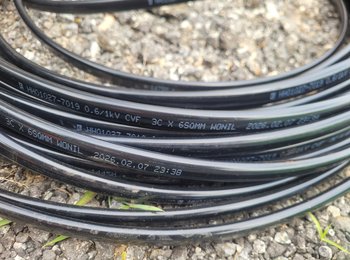

   수중펌프 GOLD PUMPS 460GP50-4013 · 4인치, 5HP, 양정 112m, 토출 50mm 수중모터 Franklin Electric · 4.2kW, 380V 3상 60Hz, IP68 수중케이블 0.6/1kV CVF 3C × 6SQ

   모터만 새것으로 바꾸고 26년 된 케이블을 그대로 쓰면, 약해진 케이블 때문에 새 모터가 다시 손상될 수 있습니다. 60m 아래에서 케이블 하나 때문에 전체를 다시 인양하는 일은 피해야 해서 케이블까지 함께 교체했습니다.







7. 수중 케이블 접속

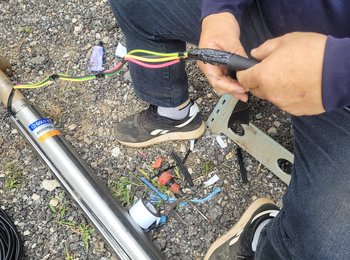

   펌프와 모터를 커플링으로 결합한 뒤, 모터 리드선과 수중케이블을 심선별로 압착 접속하고 절연 키트와 자기융착 테이프로 여러 겹 방수 처리했습니다. 이 접속부는 60m 물속에 수년간 잠겨 있게 됩니다. 심정펌프 하자가 가장 많이 생기는 곳이라 시간을 충분히 들입니다.



8. 26년 쓴 펌프와 새 펌프

   기존 펌프는 표면 전체가 변색되고 스케일이 두껍게 붙어 있었으며 토출부 부식도 진행돼 있었습니다. 26년간 하루 265㎥의 농업용수를 퍼 올린 흔적입니다.



9. 투입하고 시운전

   인양의 역순으로 펌프를 매달고 양수관을 한 본씩 이어 60m까지 내렸습니다. 수중케이블은 양수관에 일정 간격으로 밴드 고정해 공벽에 쓸리지 않게 했습니다.

   시운전에서는 물이 나오는지만 보지 않습니다.

   • 토출량과 압력이 정상 범위인지
   • 운전 전류가 정격 이내인지
   • 이상 진동이나 소음이 없는지
   • 배관 이음부에 누수가 없는지

   초기 탁수가 잠시 나온 뒤 맑은 물이 힘 있게 올라왔습니다.



10. 급수관과 제어반 점검

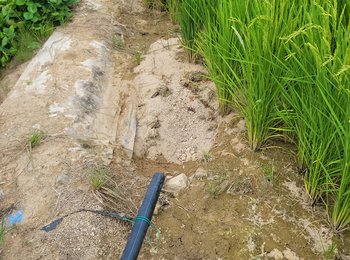

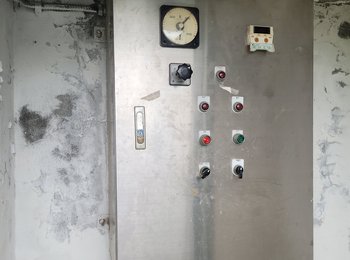

    논으로 이어지는 PE 급수관 구간과 모터 제어반의 차단기, 마그네트, 전류계를 확인했습니다. 새 모터를 달아도 제어반에 문제가 있으면 같은 고장이 반복되기 때문입니다.





11. 11:30 작업 완료

    정리하고 마무리

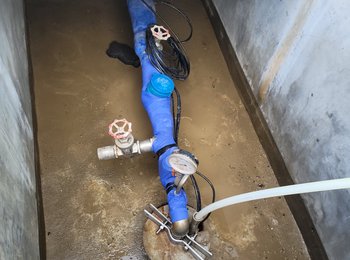

    배수가 끝난 맨홀에 토출 배관, 개폐밸브, 적산유량계를 정리하고 관정 두부를 플랜지로 고정했습니다. 한창 물이 필요한 시기라 당일 급수를 재개하는 데 맞춰 작업했습니다.
